چک‌لیست کامل مهندس ناظر در اجرای دال هالوکور (Hollow Core Slab)

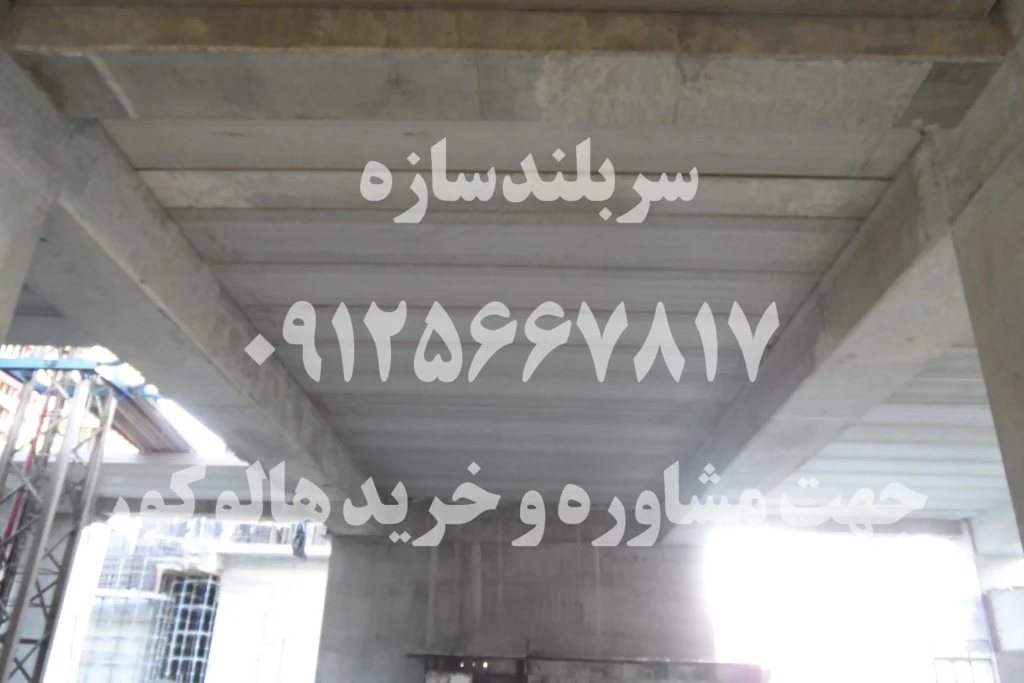

اهمیت نظارت فنی در اجرای دال هالوکور
اجرای دال هالوکور (Hollow Core Slab)، دقت و نظارت فنی نقشی حیاتی دارد؛ چرا که کوچک‌ترین خطا در حمل، نصب، تراز یا بتن‌ریزی می‌تواند منجر به ترک، نشست یا حتی گسیختگی دال شود. این مقاله، یک چک‌لیست کامل از وظایف و نکات کلیدی است که مهندس ناظر باید هنگام اجرای هالوکور در نظر داشته باشد، بر اساس آیین‌نامه‌های معتبر نظیر PCI MNL-116، MNL-135 و ACI 301. رعایت این نکات، تضمینی برای عملکرد مطلوب دال و ایمنی بهره‌برداران در طول عمر سازه است.
1. بررسی اسناد فنی و نقشه‌ها پیش از تحویل
- کنترل تطابق ابعاد، موقعیت بازشوها و شماره قطعات دال با نقشه سازه‌ای
- اطمینان از تأییدیه دفتر طراحی برای طرح نصب دال‌ها
- بررسی موقعیت نشیمن‌گاه‌ها در اسکلت (چه فلزی و چه بتنی)
- توجه به تطابق پلان اجرایی با شرایط واقعی کارگاه برای جلوگیری از اصلاحات اضطراری در محل
2. نظارت بر تحویل و دپوی دال‌های هالوکور
- بررسی سلامت لبه‌ها، گوشه‌ها و تارهای پیش‌تنیدگی
- اطمینان از وجود برچسب شناسایی روی هر قطعه
- رعایت فاصله مجاز بین لایه‌های دپوی دال (حداقل 50 سانتی‌متر)
- استفاده از قطعه چوب نرم در بین لایه‌ها برای جلوگیری از ترک
- بررسی کف‌سازی محل دپو برای جلوگیری از نشست ناهمگون دال‌ها در حین انبارش
3. کنترل قبل از نصب
- تأیید استحکام و تراز تکیه‌گاه‌ها (نصب نئوپرن در اسکلت فلزی یا آماده‌سازی نشیمن در اسکلت بتنی)
- بررسی ظرفیت جرثقیل یا لیفتینگ جهت جابجایی بدون تنش اضافی
- بازبینی شماره‌گذاری و ترتیب چیدمان دال‌ها بر اساس نقشه نصب
- هماهنگی با پیمانکار اجرایی برای پیشگیری از تأخیر در زمان‌بندی نصب
4. نظارت حین نصب دال‌ها

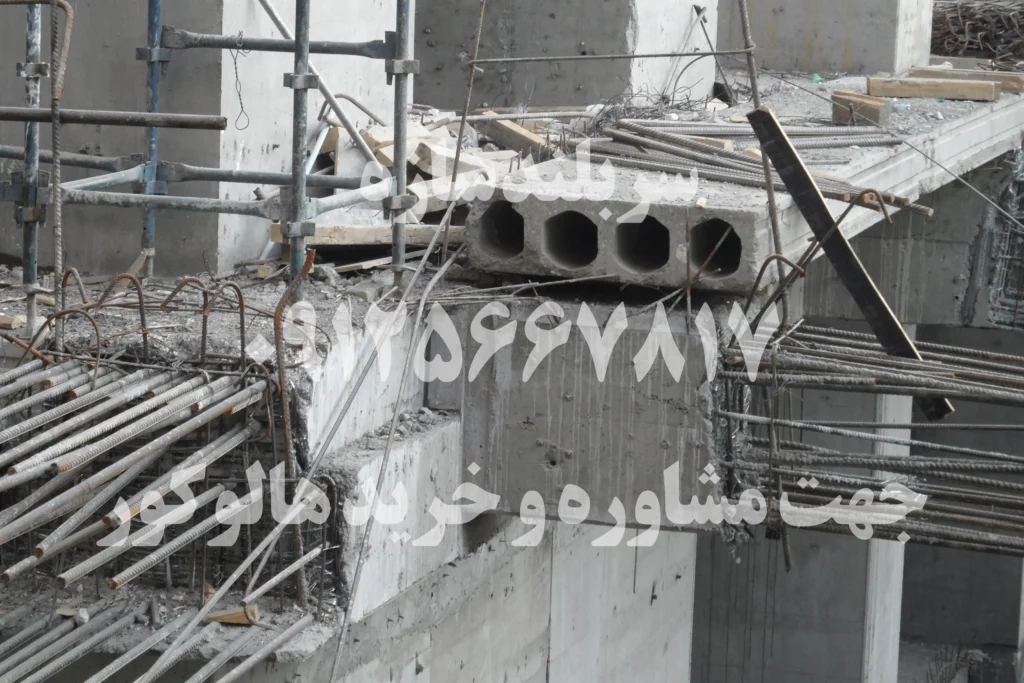

- اطمینان از نشستن صحیح هر دال روی نشیمن‌گاه با حداقل 5 الی 7 سانتی‌متر
- بررسی هم‌ترازی لبه‌ها با ریسمان کشی و تراز لیزری
- کنترل فضای درز بین قطعات برای ملات درزگیر (حداکثر 20 میلی‌متر)
- جلوگیری از حرکت دال‌ها با مهار موقت تا پایان نصب کامل
5. چک‌لیست پس از نصب
- بررسی پیوستگی درزها (بصری + با میله فولادی نازک)
- اطمینان از اجرای قفل برشی در محل‌های مورد نیاز مطابق با نقشه‌ها
- نظارت بر پر کردن درزها با ملات غیر منقبض طبق PCI Section 8.2
- تأیید اجرای مش‌بندی در صورت نیاز به لایه بتن پوششی
- ثبت مستندات تصویری برای ارائه به ناظر عالی یا دستگاه نظارت مقیم
6. نظارت بر بتن‌ریزی لایه درجا (در صورت نیاز)
- تأیید کیفیت قالب‌گذاری و آب‌بندی لبه‌ها
- بررسی طرح اختلاط بتن و زمان‌بندی حمل از بچینگ
- جلوگیری از وارد کردن ضربه مستقیم به دال‌ها حین ویبره
- حفظ رطوبت سطح برای 3 تا 7 روز جهت جلوگیری از ترک
- بررسی عملکرد سیستم آب‌رسانی جهت عمل‌آوری مؤثر بتن
7. کنترل نهایی پیش از بارگذاری
- تست ضربه‌ای برای شناسایی حفره یا قطعه ناپایدار
- کنترل ابعاد نهایی دهانه‌ها، بازشوها و تراز کف
- تأیید نهایی عملکرد دیافراگم افقی طبق بندهای PCI Design Handbook فصل 10
جدول مرور مراحل نظارتی
| مرحله | نکات کلیدی نظارت |
|---|---|
| بررسی پیش از تحویل | تطابق نقشه، تأیید دفتر طراحی، موقعیت نشیمن‌گاه |
| تحویل و دپو | سلامت قطعات، برچسب، فاصله دپو، جلوگیری از ترک |
| پیش از نصب | استحکام تکیه‌گاه، ظرفیت جرثقیل، ترتیب چیدمان |
| حین نصب | نشیمن صحیح، تراز لبه، درزگیری، مهار موقت |
| پس از نصب | کنترل درزها، قفل برشی، ملات درزگیر، مش‌بندی |
| بتن‌ریزی | کیفیت قالب، طرح اختلاط، جلوگیری از ضربه، عمل‌آوری |
| کنترل نهایی قبل بارگذاری | تست ضربه‌ای، تراز کف، عملکرد دیافراگم |
نکات تکمیلی
- در دمای زیر 5 درجه یا بالای 35 درجه، اقدامات خاصی برای انقباض و انبساط دال لازم است.
- اتصال هر نوع تاسیسات (لوله، داکت، برق) روی دال هالوکور باید با تأیید دفتر طراحی انجام شود.
- سوراخ‌کاری در محل‌های فاقد حفره استاندارد ممکن است به تاندون‌های پیش‌تنیده آسیب برساند.
نتیجه‌گیری
اجرای هالوکور، اگرچه سریع و مدرن است، اما بدون نظارت دقیق مهندس ناظر ممکن است به مشکلات سازه‌ای جدی منجر شود. رعایت این چک‌لیست نظارتی که مطابق آیین‌نامه‌های معتبر تهیه شده، نه‌تنها ایمنی و دوام سازه را تضمین می‌کند، بلکه رضایت کارفرما و اعتماد طراح سازه را نیز جلب می‌نماید. همچنین، ثبت مراحل نظارت و مستندسازی فرایند اجرا نقش مهمی در پاسخ‌گویی حقوقی و فنی در آینده ایفا خواهد کرد.
